危機管理型水位計や監視カメラなどに最適！

屋外用制御ボックス

防水・耐衝撃・耐候性（IP66/68/69）・堅牢性
電子機器類等の収納・保護に最適！

OCSシリーズ

在庫・価格・納期のお問合せ
製品資料のダウンロード

耐候性 ポリカーボネート、IP66/68/69
堅牢性 耐衝撃性IK10、鍵つけ可能
柔軟性 壁面・ポール等への取り付け専用具

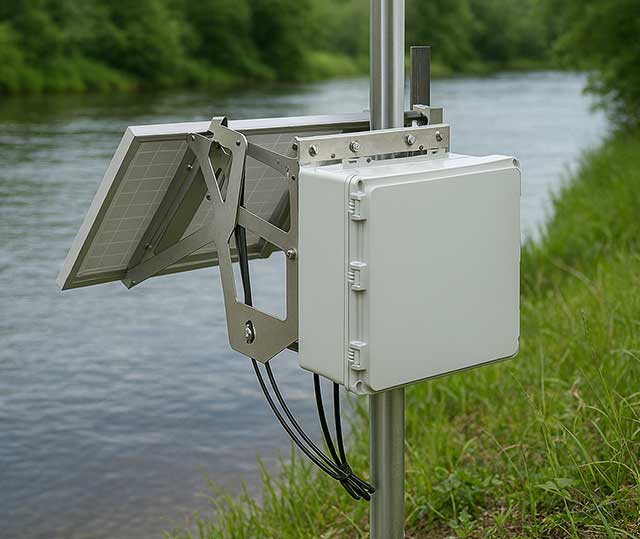

危機管理型水位計・簡易型河川監視カメラの
更新をご検討の方へ

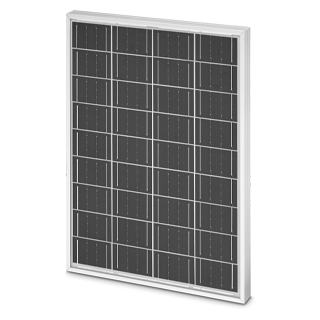

ソーラーパネル

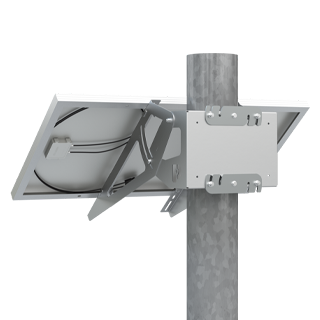

ソーラーパネル＋ボックスポールマウント架台

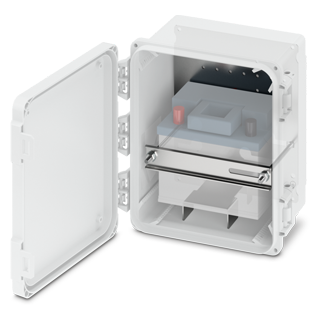

バッテリー固定用ホルダー

OCSシリーズは、多様な用途に応じたサイズ展開と性能使用周囲温度-40℃～80℃、IP保護等級66/68/69相当、耐衝撃性IK10を備え、危機管理型水位計や監視カメラなどの電子機器を内蔵するアプリケーションに最適です。

幅広い使用環境温度に対応した高耐久・高耐候性の防水樹脂ボックスに加え、屋外独立電源向けのソーラーパネルや取付架台など、多彩なオプションをご用意しています。さらに、サージ対策・雷保護として、国土交通省公共建築工事標準仕様書に適合したSPDなど、最適な製品をご提案可能です。

フエニックス・コンタクトでは、機器の選定サポートから、ボックスへの穴あけ加工・銘板制作・機器類の組付けなど、ワンストップで対応。お客様の課題解決とスムーズな導入を強力に支援します。

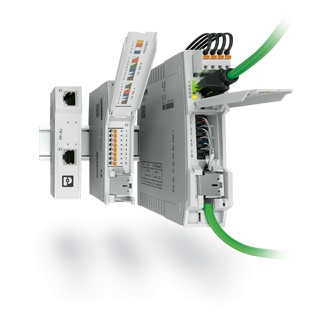

POEパワーインジェクター

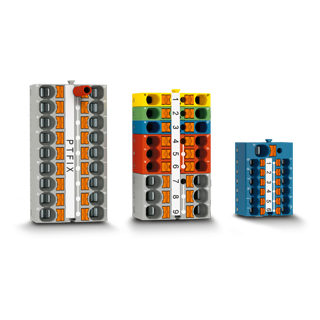

Push-in式端子台
雷対策デバイス

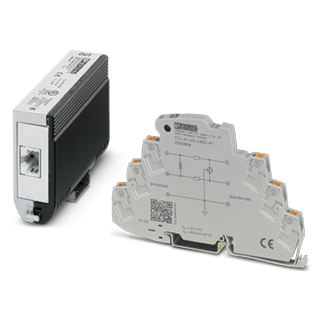

通信、信号、電源用SPD

ボックス本体

選べるボックスサイズとカバーのラインアップ

制御ボックスとは

電子機器などを収納・保護するために使用する筐体・収納ボックスです。
プラスチックや金属など、様々な素材があり、外観や形状についても様々な製品があります。
筐体として使用しボックス内に格納したまま電子機器類を使用する事ができます。
産業用の防水・防塵タイプは過酷な条件下で使用可能で、外部からの混入物や、事故による損傷や破損から内蔵物を保護することが可能です。
更に配線やメンテナンスなどの作業をより安全に行い、使用者のケガや感電を防ぐことができます。
電子機器類を内蔵したアプリケーションとして、河川の危機管理水位計や屋外の無線機との通信設備、監視カメラなどの用途にも使用にも十分耐えることができます。

画像をクリックし詳細情報へ

特長

屋外使⽤に最適

  • 紫外線と浸水に耐性があり、屋外用途に適した材料であることを証明するUL 746C (f1)適合のポリカーボネート製防水ボックス
  • PURシールによるIP保護等級66/68/69相当の防⽔性

堅牢でロック可能

  • ⾁厚4㎜の⾼強度PC製ボックスはIK10相当の耐衝撃性
  • 南京錠やメタルバンドを⽤いてボックスのロックが可能

柔軟な組付け

  • 壁⾯への取付けプレートまたは⾓度調節可能なブラケットを使⽤して壁⾯へ取付け可能
  • ポールマウント⽤ブラケットを使⽤して円柱などへ取付け可能

ボックス本体の主な仕様

使用周囲温度-40℃～80℃
材質本体・カバーポリカーボネート（UL746C (f1) 適合）
シーリングPUR（ポリウレタン樹脂）
ネジ・ナットスチール
難燃グレードUL94-V2
防水性IP66 / 68 / 69K
耐衝撃性IK10

使用イメージ動画

カスタマイズについてはこちら

アクセサリ

設置方法や用途により選べる専用のアクセサリ

前面取付けプレート

材質：ポリカーボネート

壁面取付けプレート

材質：ポリカーボネート

ポールマウント

材質：スチール（亜鉛めっき）

壁面ブラケット

（全サイズ共通）
材質：ポリカーボネート

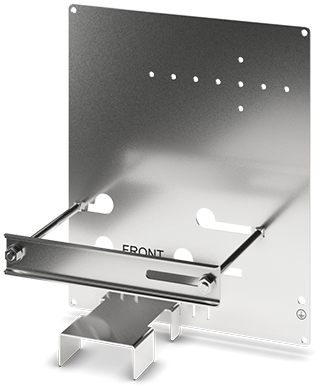

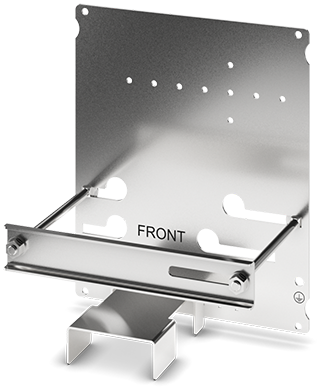

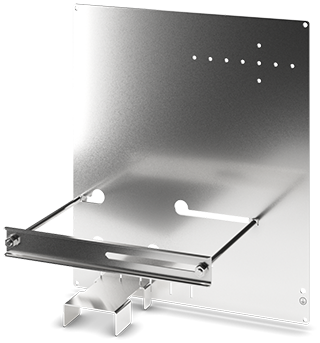

バッテリーホルダー

材質：スチール（亜鉛めっき）

圧力補償エレメント

（全サイズ共通）
材質：ポリカーボネート

インサイドコーナーマウント

（全サイズ共通）
材質：ポリカーボネート

ヒンジ付きインサイドコーナーマウント

（全サイズ共通）
材質：ポリカーボネート

型式・図⾯データダウンロード

スクロールできます
ボックス本体
品番型式外形寸法[mm]内部寸法[mm]重量[kg]3Dデータ
(STEP)		2D図面
(PDF)
縦横奥行縦横奥行

前面カバー
ライトグレー		1471770OCS HP 080604 GY70352232041341871361261.1
1471773OCS HP 100806 GY70352762571852431921771.8
1471775OCS HP 121006 GY70353263081852932431772.2
1557790OCS HP 141206 GY70353773581853442931772.5
1557792OCS HP 161408 GY70354294102363903342283.8
1557794OCS HP 181610 GY70354824632864413902784.9

前面カバー
透明		1471772OCS HP 080604 TRANS2232041341871361261.1
1471774OCS HP 100806 TRANS2762571852431921771.8
1471776OCS HP 121006 TRANS3263081852932431772.2
1557795OCS HP 141206 TRANS3773581853442931772.5
1557796OCS HP 161408 TRANS4294102363903342283.8
1557797OCS HP 181610 TRANS4824632864413902784.9
スクロールできます
アクセサリ – 前面取付けプレート　材質：ポリカーボネート
品番型式外形寸法[mm]適合ボックス3Dデータ
(STEP)		2D図面
(PDF)
縦横厚み
1471783OCS PANEL 0806 PC1711204OCS HP 080604 GY7035 / TRANS
1471785OCS PANEL 1008 PC2221714OCS HP 100806 GY7035 / TRANS
1471786OCS PANEL 1210 PC2722224OCS HP 121006 GY7035 / TRANS
1562143OCS PANEL 1412 PC3232724OCS HP 141206 GY7035 / TRANS
1562144OCS PANEL 1614 PC3743234OCS HP 161408 GY7035 / TRANS
1562145OCS PANEL 1816 PC4253744OCS HP 181610 GY7035 / TRANS
スクロールできます
アクセサリ – 壁面取付けプレート　材質：ポリカーボネート
品番型式適合ボックス3Dデータ
(STEP)		2D図面
(PDF)
1471778OCS MOUNT 0806 SETOCS HP 080604 GY7035 / TRANS
1471781OCS MOUNT 1008 SETOCS HP 100806 GY7035 / TRANS
1471782OCS MOUNT 1210 SETOCS HP 121006 GY7035 / TRANS
1562129OCS MOUNT 1412 SETOCS HP 141206 GY7035 / TRANS
1562132OCS MOUNT 1614 SETOCS HP 161408 GY7035 / TRANS
1562133OCS MOUNT 1816 SETOCS HP 181610 GY7035 / TRANS
スクロールできます
アクセサリ – ポールマウント　材質：スチール（亜鉛めっき）
品番型式適合ボックス3Dデータ
(STEP)		2D図面
(PDF)
1476923OCS POLEFIX 0806OCS HP 080604 GY7035 / TRANS
1476924OCS POLEFIX 1008OCS HP 100806 GY7035 / TRANS
1476926OCS POLEFIX 1210OCS HP 121006 GY7035 / TRANS
1562148OCS POLEFIX 1412OCS HP 141206 GY7035 / TRANS
1562151OCS POLEFIX 1614OCS HP 161408 GY7035 / TRANS
1562153OCS POLEFIX 1816OCS HP 181610 GY7035 / TRANS
スクロールできます
アクセサリ – 壁面ブラケット（全サイズ共通）　材質：ポリカーボネート
品番型式適合ボックス3Dデータ
(STEP)		2D図面
(PDF)
1471777OCS FOOT SET全てのOCSシリーズのボックス
スクロールできます

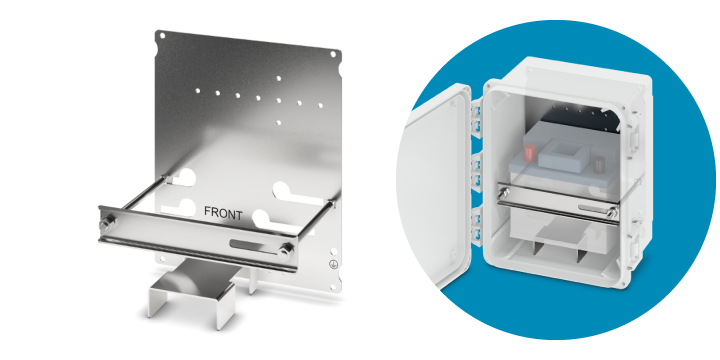

アクセサリ – バッテリーホルダー　材質：スチール（亜鉛めっき）
品番型式適合バッテリーサイズ[mm]適合ボックス3Dデータ
(STEP)		2D図面
(PDF)
幅[w]高さ[h]奥行[d]
1768074OCS BAT PANEL SET 1210-150-195140～19580～15040～135OCS HP 121006 GY7035 / TRANS
1768078OCS BAT PANEL SET 1412-150-195140～19580～17040～135OCS HP 141206 GY7035 / TRANS
1768076OCS BAT PANEL SET 1614-180-270140～27080～22040～165OCS HP 161408 GY7035 / TRANS
1768077OCS BAT PANEL SET 1816-200-270140～27080～22040～185OCS HP 181610 GY7035 / TRANS
スクロールできます
アクセサリ – 圧力補償エレメント（全サイズ共通）　材質：ポリカーボネート
品番型式適合ボックス3Dデータ
(STEP)		2D図面
(PDF)
1557909OCS VENT IP55全てのOCSシリーズのボックス
スクロールできます
アクセサリ – インサイドコーナーマウント（全サイズ共通）　材質：ポリカーボネート
品番型式適合ボックス3Dデータ
(STEP)		2D図面
(PDF)
1471789OCS CORNER SET全てのOCSシリーズのボックス
スクロールできます
アクセサリ – ヒンジ付きインサイドコーナーマウント（全サイズ共通）　材質：ポリカーボネート
品番型式適合ボックス3Dデータ
(STEP)		2D図面
(PDF)
1557904OCS HINGED CORNER SET全てのOCSシリーズのボックス
在庫・価格・納期のお問い合わせ／資料ダウンロード

OCS姉妹シリーズ
ソーラーパネル専⽤の制御ボックスセット

OCSシリーズの応⽤製品であるソーラーパネルを利⽤した⾃⽴型システム向けPOS（Pico Off-grid System ）シリーズは、以下の資料をご参照ください。

POSシリーズ資料ダウンロード

〜フエニックス・コンタクトの制御ボックスソリューションの強み〜

制御ボックスの選定・加⼯など柔軟なカスタマイズに対応！

  • ボックスの⽳開け、⾊替え、印字、ラベル貼りなどご要望に対応

内部機器の選定・組み合わせや配線作業も！

  • 弊社の多様な製品ラインアップから、内蔵する電⼦機器の選定をサポート
  • ボックス組付けや機器同⼠の内部配線、外部接続⽤ケーブル配線の指定も可能

屋内外のあらゆる環境下でも高い耐久性！

  • IP保護等級66/68/69相当で防水、防雨、対候性にも優れているため、屋外の太陽光パネルの制御箱や監視カメラ、河川カメラ、無線機、危機管理型水位計などさまざまな用途に最適です。
加工済みボックスイメージ図

ワンストップで課題解決をサポート！

  • フエニックス・コンタクトの豊富な製品知識と経験を活⽤
  • 製品モジュールとしての課題解決案をご提案

製品構成例

屋外用無線通信機器

屋外で無線通信を⾏う⽤途として、OCSに無線システム、スイッチング電源、サージ保護を内蔵・配線した制御ボックス例です。

資料ダウンロード

以下の画像をクリック

制御ボックス
OCSシリーズ
電子機器用ケース
カスタマイズサービス詳細

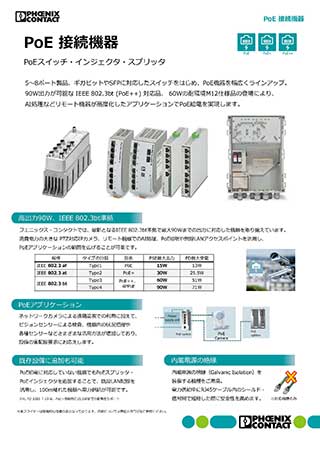

PoE 接続機器 -PoE対応スイッチ・インジェクタ・スプリッタ
